800型单绞成缆机

发布时间：2024-01-18 浏览：301次

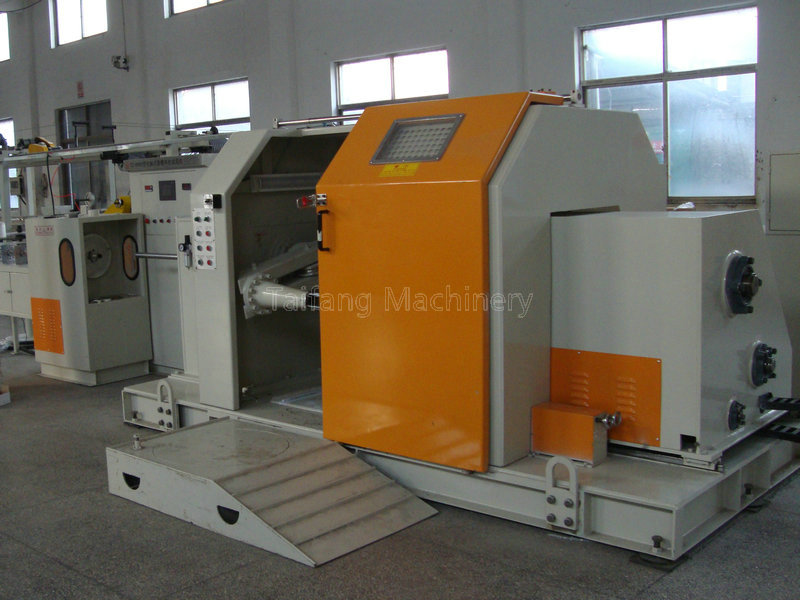

TF-800型PLC电脑式悬臂单绞成缆机

设备配置及技术规范

一、用途:

主要用于适用于PVC、PE芯线，电源线，计算机线等被覆盖线的绞合，包带及填充。

二、主要技术参数:

1．卷取轴尺寸: Φ800mm。

2．供线轴尺寸: Φ500mm。

3．供线架： 500主动放线架4台。

4．适用线径： Φ0.6mm-Φ5.0mm。

5．绞合线径： MaxΦ20mm。

6．绞距： 20mm-600mm无级可调，绞距误差≤0.5mm。可由操作面板上自由设定,与主机互不干扰。

7．主体转速：悬转臂采用特殊合金材料制作,具有强度高,质量轻之特点,使之能高速旋转Mar800rpm。

8．刹车器：气增压式刹车装置，选用进口气动组件，性能可靠。

9．排线方式：采用日本产滚珠螺杆加线性滑轨, 线盘整体平移运动实行排线。

10．绞向： S/Z向可自由选定。

三、设备组成部份：

1. 500主动放线机:------------------------4头

2. 眼模集合架:-----------------------------1台

3. 中心绕包包带机:-------------------------1台

4. 侧放直包包带机:-------------------------1台

5. 成缆主机：------------------------------1台

6. PLC电脑控制系统：----------------------1套
