一、【用途 Application】：
适应于CAT5E、CAT6、IEEE1394、DVI、HDMI等芯线的双层共挤化学发泡或实心芯线押出。
二、【技术特点 Technique Feature】：
所生产之线缆产品达到国际或国家标准。 适用材料:FM-PE、PE、PP、PVC、SR-PVC。整机速度:发泡芯线(Max)400m/min、实心芯线(Max)600m/min。
品质控制:配备外径与电容检测装置,全程控制产品的外径,发泡度等工艺参数。
机头:选配欧州进口机头或国内优质双层机头,实现内外层精密押出。
电控:进口变频器+PLC触摸屏控制。
三、【设备组成 Equipment Consists】：

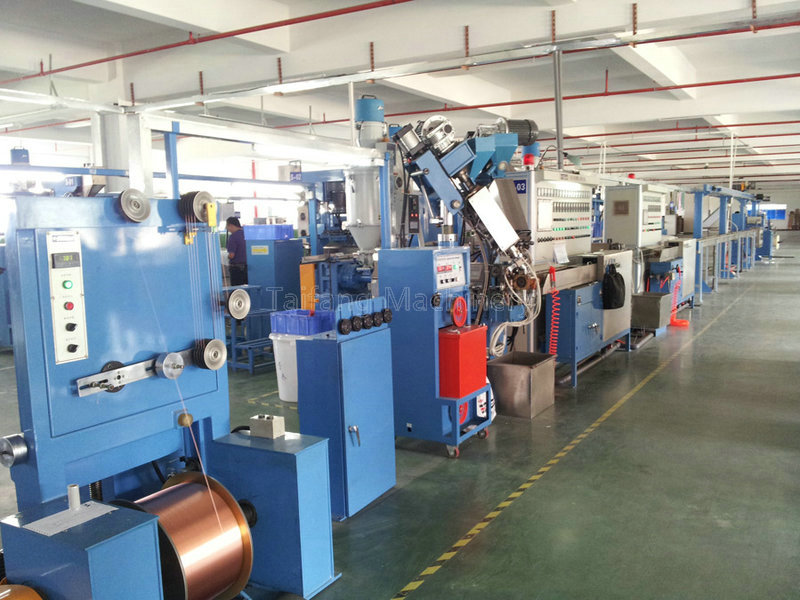

由φ400-φ500主动放线机 、整直器、铜线预热器、主机、辅机、电气主控柜、前段移动恒温水槽、镭射测径仪、后 段12米单层水槽、水中静电测试仪（安装在冷却水槽内）、双主动牵引机、12米储线架、 高频火花机、φ500 –φ630双轴收线机等组成。
四、【技术规格 Technique Specifications】：
| 规格型号 | TF-30+25 | TF-40+30 | TF-50+35 |
| 放线型式 | 动力放线 | 动力放线 | 动力放线 |
| 放线线轴 | PN300-500 | PN300-500 | PN300-500 |
| 螺杆直径 | φ30+25 | φ40+30 | φ50+35 |
| 螺杆L/D | 25：1 | 25：1 | 25：1 |
| 押出量 | 15kg/h | 25kg/h | 50kg/h |
| 主机马达 | 10HP | 15HP | 20HP |
| 线径规格 | φ0.5-2 | Φ0.5-4 | φ0.5-6 |
| 温控 | 6段 | 6段 | 6段 |
| 冷却装置 | U型双层 | U型双层 | U型双层 |
| 引取功率 | 3HP | 3HP | 3HP |
| 储线架 | 水平式 | 水平式 | 水平式 |
| 储线长度 | 200 | 200 | 200 |
| 出线速度 | MAX400 | MAX400 | MAX400 |
| 收线型式 | 双轴 | 双轴 | 双轴 |
| 收线线轴 | PN500-630 | PN500-630 | PN500-630 |
| 电气控制 | PLC全电脑控制 | PLC全电脑控制 | PLC全电脑控制 |
