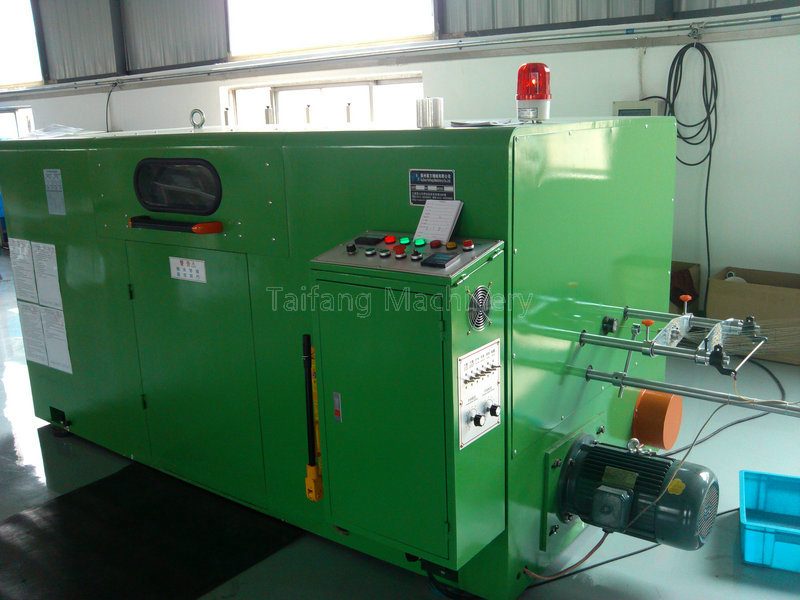

绞丝机


全国24小时服务热线:

13812930229
产品详情

一、【设备用途 Application】:

本公司系行业知名高速绞线专业厂家,历经多年开发生产,目前已形成了全系列之成熟机型,以适应各类客户之不同专业化需要,该系列机型设计精巧、工艺成熟、结构合理、运行稳定、品质优良、节能高效,深受各类客户好评,能广泛应用于各类软/硬导体线(铜线、漆包线、镀锡线、铜包钢、铜包铝等)及电子线的绞合,如:电源线、电话线、音频线、视频线、汽车线、网络线等。

二、【技术特点 Technique Feature】:

1.主轴最高转速为3000-4500rpm。

2.自动张力控制:绞线时,收线从盘底收到满盘时收线张力需不断增大,本机能自动跟踪调节收线张力;使整盘收线张力均匀一致,同时本机还能停机调节张力。

3.主机为黄油润滑,自然循环冷却,有效延长主轴轴承使用寿命。4.过线系统采用新型结构,导线从主轴导轮直接过线到弓带上,减去了由于铝盘上的转角导轮故障而引起的刮伤及跳股现象

5.机内设三道紧压装置,保证导体绞合后的圆整度,降低绝缘材料的损耗.

6.整机采用同步带传动,机内无润滑点,保持机内清洁,绞线无油污,适应各类表面清洁度要求较高的线种之导体绞合。

7.调整绞距只需更换一只变换齿轮,调整绞向只需扳动换向杆,简捷地操作,从而降低作业者的失误率及工作强度。整机轴承均采用日本知名品牌,弓带采用新型弹簧钢材料制作,柔性好,在高速运转时避免因震动引起的跳股,变频器、PLC、磁粉离合器、电磁刹车、液压千斤顶等均采用进口知名品牌,降低故障率和维护成本。

三、【技术参数 Technique specifications】:

规格型号TF-200PTF-300PTF-500P/400PTF-630P
用途适应绞线、镀锡线、铜包铝、漆包线、合金线等绞合。


回转速度4000rpm3000rpm3000rpm1800rpm
最小给线径φ0.025φ0.05φ0.08φ0.23
最大给线径φ0.12φ0.28φ0.45φ0.64
最小绞合截面积0.005mm20.035mm20.035mm20.8mm2
最大绞合截面积0.08mm20.45mm22.0mm26.0mm2
最小绞距0.84.365.6811.15
最大绞距10.617.1757.0060.24
线盘直径200300500630
线盘外宽134134320375
线盘内孔30305680
驱动马达3HP5HP7.5HP10HP
1900245525602850
750108013501500
950110214001660
绞向S/Z换向可以任意选择


排线轴承式排线,排、排距均可调整


制动采用电磁刹车器,内外部断线、到米时自动刹车


张力控制磁粉离合器控制收线张力, 由PLC程控器自动跟综调节张力,张力恒定
