一、【用途 Application】：

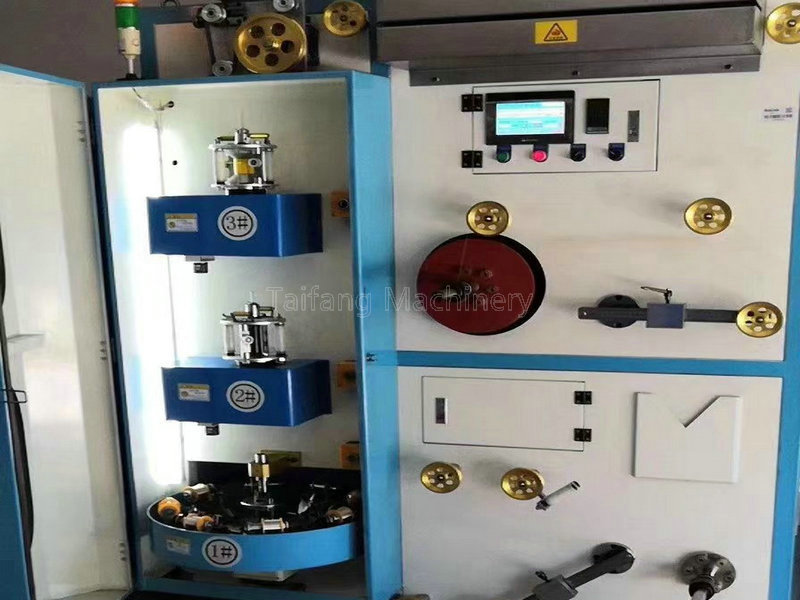

适用于Type- C电缆USB3.1高频数据线的芯线缠绕+双层绕包+热熔一次性完。
二、 【技术特点 Technique Feature】：
1．极细线缠绕与高精度绕包+热熔一次完成。
2．包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整
3．触摸屏设定重叠率,PLC控制,加减速及正常工作时包带形成点稳定不动
4．收线排位采用轴排式结构，排幅排距任意设定
三、 【技术参数 Technique specifications】：
| 规格型号 | TF-300 |
| 用途 | 适用于Type- C电缆USB3.1高频数据线的芯线缠绕+双层绕包+热熔一次性完成 |
| 适用线径 | 38AWG–28AWG |
| 绕包材料 | 热熔铜箔带、热熔麦拉带 |
| 盘带尺寸 | 轴装式（外径x外宽x孔径）Φ130x110xΦ20mm |
| 包盘转速 | MAX2000rpm / MAX28m/min |
| 电加热器 | 烤箱式加热，加热区长度600mm |
| 温控范围 | 100℃ - 400℃ |
| 放线型式 | Φ300单动动力放线 |
| 缠绕动力 | 伺服电机 |
| 绕包电机 | 伺服电机 |
| 牵引电机 | 伺服电机+减速机 |
| 主机动力 | 伺服电机全电脑控制,包带盘与引取马达联动 |
| 包带张力 | 包带张力自动演算追踪,从满盘到空盘保持恒张力 |
| 收线装置 | 轴排式收线,收线张力从满盘到空盘保持恒定 |
| 电气控制 | PLC全电脑控制 |
